Автомобильный кран КС-65717
НОВИНКА!
Крановая установка КС-65717 смонтирована на четырехосное шасси с применением новейших современных технологий краностроения, что обеспечивает высокие грузовые характеристики, надежность работы и удобство эксплуатации. Компактные размеры автокрана (длина всего 12,0 метров!) позволяют легко маневрировать в плотном городском потоке и в ограниченном пространстве строительной площадки.
Базовое исполнение: четырехсекционная стрела овоидного профиля; основная крюковая обойма г/п 50т.; вспомогательная крюковая обойма г/п 25т.; грузовая лебедка с планетарным редуктором и дисковым тормозом; противовес массой 1,0т. с механизмом для монтажа-демонтажа противовеса; современная комфортабельная кабина оператора, утепленная изолирующим материалом; комфортабельное кресло оператора; органы управления - рычаги, отопитель кабины оператора, предпусковой подогреватель двигателя шасси, температура эксплуатации ±40˚С.
Характеристики крана
| Модель крана | КС-65717 |
| Базовое шасси | УРАЛ-9593 |
| Грузоподъемность с обычными (опасными) грузами, т | 50 |
| Грузовой момент, тм | 180 |
| Количество секций стрелы, шт | 4 |
| Длина стрелы, м | 34,3 |
| Размер опорного контура, м | 7,8х7,6/6,8 |
| Зона работы, град | 360˚ с сохранением ГВХ |
| Вылет стрелы, м | 32,0 |
| Мах. высота подъема крюка, м | 36,3 |
| Скорость посадки, м/мин | 0,14 |
| Кратность полиспаста (К) | 12 |
| Ном. скорость подъема груза при К=мах-мin, м/мин | 3,8-45,63 |
| Габаритные размеры крана (ДхШхВ), м | 12,0х2,55х4,0 |
| Скорость телескопирования секций стрелы, м/мин | 8,7 |
| Масса груза при телескопировании секций, т | 10 |
| Полная масса крана с основной стрелой (без п/в), т | 38,0 (с п/в 1,0т) |
| Нагрузка на переднюю ось (без п/в), т | 9,0 (с п/в 1,0т) |
| Нагрузка на вторую ось, т | 9,0 (с п/в 1,0т) |
| Нагрузка на заднюю тележку (без п/в), т | 20,0 (с п/в 1,0т) |
| Масса (основного / максимального) противовеса, т | 1,0 / 11,4 |
| Длина гуська, м | 0,8 / 9,5 / 17,0 |
| Мах. вылет стрелы с гуськом | 32,0 / 41,0 / 49,0 |
| Мах. высота подъема крюка с гуськом | 36,6 / 45,3 / 52,8 |
| Время полного изменения вылета от max до min, с | 80 |
| Время полного изменения вылета от min до мах, с | 80 |
| Органы управления крановыми операциями | боковые рычаги |
| Прибор безопасности | ОГМ-240 |
| Скорость передвижения, км/ч | 60 |
| Файл грузовысотных х-к | 11481 |
| График ГВХ | 11472 |
Ключевые особенности
-
![]()
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали -
![]()
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов -
![]()
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей -
![]()
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный -
![]()
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации -
![]()
Маслоохладитель в базовой комплектации -
![]()
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке -
![]()
Современная комфортабельная кабина оператора -
![]()
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями -
![]()
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением -
![]()
Компактные размеры автокрана (длина всего 12,0м.!) обеспечивает высокую маневренность в стесненных условиях -
![]()
Температурный режим -40 +40°С
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации
Маслоохладитель в базовой комплектации
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
Современная комфортабельная кабина оператора
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
Компактные размеры автокрана (длина всего 12,0м.!) обеспечивает высокую маневренность в стесненных условиях
Температурный режим -40 +40°С Шасси для крана
Технические характеристики шасси УРАЛ-9593
| Шасси | УРАЛ-9593 |
| Английское название | URAL-9593 |
| Колесная формула | 8х8 |
| Двигатель | ЯМЗ-653 |
| Количество и расположение цилиндров | L6 |
| Рабочий объем цилиндров, см³ | 11122 |
| Степень сжатия | 16,7 |
| Мощность двигателя, кВт (л.с.) | 308,8 (420) |
| Максимальный крутящий момент, Нм | 1985 |
| Частота вращения при мах. крутящем моменте, об/мин | 1100-1300 |
| Коробка передач | FG16 |
| Число передач | 16 |
| Система торможения | пневматическая |
| Типоразмер шин | 14.00R20 |
| Топливо | дизель |
Технические характеристики шасси КАМАЗ-65201
| Шасси | КАМАЗ-65201 |
| Английское название | KAMAZ-65201 |
| Колесная формула | 8х4 |
| Двигатель | КАМАЗ 689.510-400 |
| Мощность двигателя, кВт (л.с.) | 287 (390) |
| Коробка передач | 1825ТО |
| Число передач | 16ст. |
| Типоразмер шин | 315/80 R22,5 |
| Вместимость топливного бака, л | 210 |
| Топливо | дизель |
Технические характеристики шасси КАМАЗ-6560
| Шасси | КАМАЗ-6560 |
| Английское название | KAMAZ-6560 |
| Колесная формула | 8х8 |
| Двигатель | КАМАЗ-740 |
| Количество и расположение цилиндров | V8 |
| Рабочий объем цилиндров, см³ | 11762 |
| Степень сжатия | 18,0 |
| Мощность двигателя, кВт (л.с.) | 294 (400) |
| Максимальный крутящий момент, Нм | 1766 |
| Частота вращения при мах. крутящем моменте, об/мин | 1300 |
| Коробка передач | 1820ТО |
| Число передач | 16ст. |
| Система торможения | Пневматическая |
| Типоразмер шин | 16,00R20 |
| Вместимость топливного бака, л | 350+210 |
| Топливо | дизель |
Дополнительные опции
-
![]()
Противовесы массой до 11,4т
-
![]()
Гусек 17.0 м (угол установки 0°-15°-30°)
-
![]()
Люлька г/п 250кг, высота подъема до 12,0м
-
![]()
Вторая (вспомогательная) грузовая лебедка
-
![]()
Удаленный мониторинг за работой крана
-
![]()
Электропривод крановый операций
Преимущества модели
-
Высокие грузовые характеристики
- профиль секций стрелы овоидного типа обеспечивает высокую жесткость и прочность стрелы
- низкая масса стрелы за счет применения в конструкции высокопрочной стали и системы выдвижения секций одним гидроцилиндром и системы полиспастов
- большой опорный контур (7,8х7,6/6,8м) обеспечивает высокую устойчивость автокрану при работе с тяжелыми грузами на средних и дальних вылетах с сохранением грузовых характеристик в передней рабочей зоне (за кабиной шасси). Возможно размещения крана в стесненных условиях строительной площадки за счет различных конфигураций (четыре вида) опорного контура
- возможность телескопирования грузов массой до 10,0 тонн среди уже смонтированных конструкций обеспечивает подачу тяжелых грузов в труднодоступные места -
Высокая производительность выполняемых работ
- применение одного гидронасоса обеспечивает простоту и надежность подачи рабочей жидкости к исполнительным механизмам

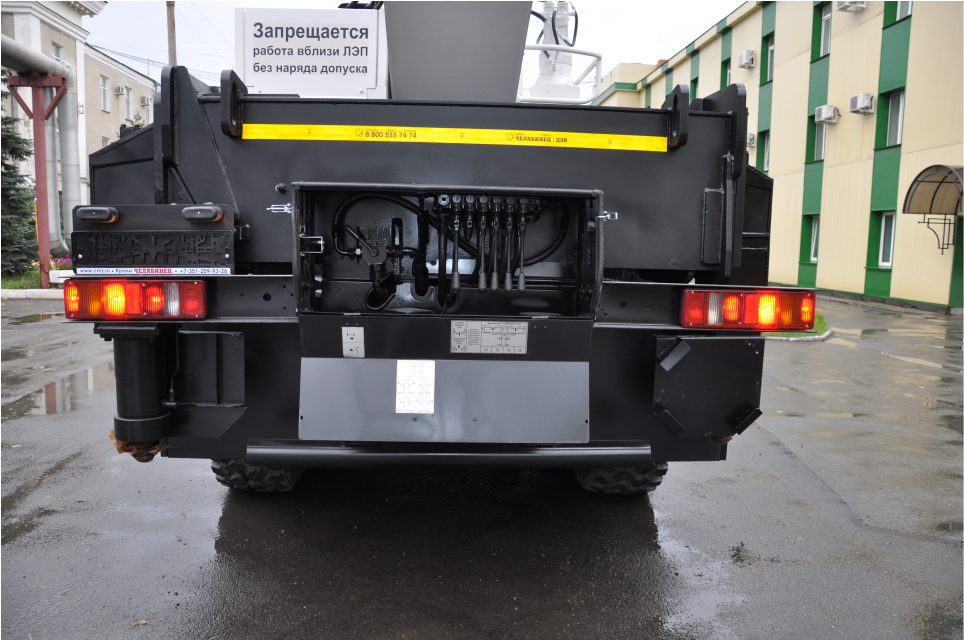

- отсек гидрораспределителя управления выносными опорами с LED-подсветкой защищен от попадания пыли и влаги, обеспечивая быстрый доступ к рукояткам управления в любое время суток в любых климатических условиях
- подпятники низкой массы с возможностью крепления непосредственно на штоках аутригеров обеспечивают простоту и легкость установки автокрана в рабочее положение при частых перестановках на стройплощадке
- два комплекта подкладок под выносные опоры, различные по размерам, позволяют максимально эффективно использовать кран на неровном и слабом грунте
-
Компактные размеры крана (длина крана 12,0 метров!) обеспечивают маневренность в плотном городском потоке и в ограниченном пространстве строительной площадки
-
Мобильность при перемещении автокрана с одного объекта на другой за счет разрешенной высокой скорости (до 60 км/ч)
-
Высокий уровень комфорта кабины оператора и повышенная эргономика рабочего места
- утепление кабины в базовой комплектации, установленные поручни и передняя площадка обеспечивают легкий доступ в кабину, два стеклоочистителя, наличие кармана для документов, крючка для одежды, плафона освещения, форточки в боковом стекле, солнцезащитной шторки
- комфортабельное кресло с подрессориванием и многочисленными регулировками, подголовником и боковыми рычагами управления крановыми операциями
-
Высокая информативность цветного графического дисплея блока индикации
- диагональ 7" с сенсорным управлением (с возможностью работы в перчатках)
снятие информации о работе автокрана возможно с помощью USB-флеш-накопителя
-
Функциональность за счет комплектации дополнительными опциями:
- противовесы массой до 11,4т для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах
o разнообразие масс противовесов (1,0т. / 3,0т. / 1,4т.) позволяет подобрать оптимальный комплект противовесов под конкретный вид работ
- электропропорциональное управление крановыми операциями при помощи джойстиков повышает плавность выполняемых работ и точность позиционирования груза
- механизм для изменения угла наклона кабины оператора увеличивает обзор в вертикальной плоскости при любых длинах стрел и любом угле наклона стрелы
- работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 40,0 тонн за счет комплектации грузовой лебедкой с двойным тормозом
- трехсекционный гусёк длиной 0,8-9,5-17,0 метров с изменяемым углом установки 0; 15 или 30˚ (опция) позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 2,5 тонн на высоту до 52 метров, что увеличивает технологические возможности крана и производительность выполняемых работ
- сменное рабочее оборудование (двухместная монтажная люлька грузоподъемностью 500кг) позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 38,6 метров. Дополнительно возможна электроизоляция корзины люльки до 1000В.
- ЭЛЕКТРОПРИВОД крановых операций от встроенного в нижнюю раму электродвигателя позволяет работать от электрической сети переменного тока 380В/50 Гц. Это позволяет исключить работу крановой установки от двигателя шасси и тем самым сэкономить денежные средства на приобретение дизельного топлива, увеличить ресурс двигателя шасси, снизить уровень шума, выполнять работы внутри закрытых помещений, а также существенно снизить вредные выбросы в окружающую среду. Работа крановой установки может осуществляться также от двигателя шасси (по выбору оператора крана). Эксплуатационные расходы при работе крановой установки от электрической сети в 3,5 ниже, чем затраты при работе на дизельном топливе (при отборе мощности от двигателя шасси). Прогнозный срок окупаемости электропривода – 3 квартала (при односменном режиме работы)
