Автомобильный кран КС-65711M1
Автокран КС-65711 обладает отличными грузовыми характеристиками (грузовой момент 140тм) за счет уникальной конструкции секций стрелы овоидного сечения, изготовленных с применением высокопрочной стали. Оптимальная компоновка крановой установки и опорный контур 6,8х7,1/6,1 метров обеспечивают хорошую устойчивость крану при работе в зоне 360˚ с сохранением грузовых характеристик в передней рабочей зоне (за кабиной шасси).
Базовое исполнение: четырехсекционная стрела овоидного профиля; основная крюковая обойма г/п 40т.; грузовая лебедка с планетарным редуктором и дисковым тормозом; противовес массой 1,0т. с механизмом для монтажа-демонтажа противовеса; современная комфортабельная кабина оператора, утепленная изолирующим материалом; комфортабельное кресло оператора; органы управления - рычаги, отопитель кабины оператора, предпусковой подогреватель двигателя шасси, температура эксплуатации ±40˚С.
Характеристики крана
| Модель крана | КС-65711M1 |
| Базовое шасси | КАМАЗ-63501 |
| Грузоподъемность с обычными (опасными) грузами, т | 40 |
| Грузовой момент, тм | 140,0 |
| Количество секций стрелы, шт | 4 |
| Длина стрелы, м | 34,0 |
| Размер опорного контура, м | 6,8х7,1/6,1 |
| Зона работы, град | 360˚ |
| Вылет стрелы, м | 32,0 |
| Мах. высота подъема крюка, м | 35,2 |
| Скорость посадки, м/мин | 0,17 |
| Кратность полиспаста (К) | 10 |
| Ном. скорость подъема груза при К=мах-мin, м/мин | 4,49-44,95 |
| Габаритные размеры крана (ДхШхВ), м | 12,0х2,55х4,0 |
| Скорость телескопирования секций стрелы, м/мин | 15,0 |
| Масса груза при телескопировании секций, т | 8,0 |
| Полная масса крана с основной стрелой (без п/в), т | 27,2 |
| Нагрузка на заднюю тележку (без п/в), т | 14,8 |
| Масса (основного / максимального) противовеса, т | 1,0 / 8,4 |
| Длина гуська, м | 10,0 |
| Мах. вылет стрелы с гуськом | 41,0 |
| Мах. высота подъема крюка с гуськом | 45,0 |
| Время полного изменения вылета от max до min, с | 43 |
| Время полного изменения вылета от min до мах, с | 38 |
| Органы управления крановыми операциями | Боковые рычаги |
| Прибор безопасности | ОГМ-240 |
| Скорость передвижения, км/ч | 60 |
| Файл грузовысотных х-к | 11450 |
| График ГВХ | 11451 |
Ключевые особенности
-
![]()
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали -
![]()
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов -
![]()
Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение -
![]()
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный -
![]()
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации -
![]()
Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение -
![]()
Маслоохладитель в базовой комплектации -
![]()
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке -
![]()
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями -
![]()
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации
Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение
Маслоохладитель в базовой комплектации
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением Шасси для крана
Технические характеристики шасси КАМАЗ-63501
| Шасси | КАМАЗ-63501 |
| Английское название | KAMAZ-63501 |
| Колесная формула | 8х8 |
| Двигатель | КАМАЗ 740 |
| Количество и расположение цилиндров | V8 |
| Рабочий объем цилиндров, см³ | 11762 |
| Степень сжатия | 18,0 |
| Мощность двигателя, кВт (л.с.) | 265 (360) |
| Коробка передач | 1820ТО |
| Число передач | 16ст. |
| Система торможения | Пневматическая |
| Типоразмер шин | 425/85R21 |
| Топливо | дизель |
Технические характеристики шасси КАМАЗ-6540
| Шасси | КАМАЗ-6540 |
| Английское название | KAMAZ-6540 |
| Колесная формула | 8х4 |
| Двигатель | КАМАЗ 667.511-300 |
| Количество и расположение цилиндров | L6 |
| Мощность двигателя, кВт (л.с.) | 215 (292) |
| Коробка передач | 1315ТО |
| Число передач | 9ст. |
| Типоразмер шин | 11,00 R22,5 |
| Вместимость топливного бака, л | 210 |
| Топливо | дизель |
Дополнительные опции
-
![]()
Противовесы массой 8,4т
-
![]()
Гусек 10.0 м (угол установки 0°-15°-30°)
-
![]()
Люлька г/п 250кг, высота подъема до 36,9м
-
![]()
Работа с опасными грузами
-
![]()
ЭПСУ от джойстиков
-
![]()
Удаленный мониторинг за работой крана
Преимущества модели
-
Высокие грузовые характеристики
- профиль секций стрелы овоидного типа обеспечивает высокую жесткость и прочность стрелы
- низкая масса стрелы за счет применения в конструкции элементов, выполненных из высокопрочной стали и системы выдвижения секций одним гидроцилиндром и канатным полиспастом
- нижняя рама с передними поворотно-выдвижными опорами образует большой опорный контур (6,8х7,1/6,1м) площадью 44,8м2, что обеспечивает высокую устойчивость автокрану и позволяет производить работы с грузами в круговой зоне 360˚ без потерь грузовых характеристик в передней рабочей зоне «за кабиной шасси». Предусмотрена работа на неполном и сближенном опорных контурах.
- возможность телескопирования грузов массой до 8,0 тонн среди уже смонтированных конструкций обеспечивает подачу тяжелых грузов в труднодоступные места -
Высокая производительность выполняемых работ
- рукоятки управления выносными опорами, расположенные с двух сторон автокрана, обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе автокрана в рабочее положение
- LED-подсветка рукояток управления выносными опорами, светодиодное освещение на кабине оператора, оголовке стрелы и грузовой лебедке обеспечивают удобство работы в темное время суток
- подпятники низкой массы с возможностью крепления непосредственно на штоках аутригеров обеспечивают простоту и легкость установки автокрана в рабочее положение при частых перестановках на стройплощадке
- подъем-опускание груза с номинальной скоростью от 4,5 м/мин сокращает время подачи крюка для строповки груза, обеспечивает быстрый подъем груза на необходимую высоту и работу по укладке труб в глубокую траншею и обратно
-
Высокий уровень комфорта кабины оператора и повышенная эргономика рабочего места
- утепление кабины в базовой комплектации, установленные поручни и передняя площадка , встроенный пульт управления и воздуховоды для обдува лобового и бокового стекол, два стеклоочистителя, наличие кармана для документов, крючка для одежды, плафона освещения, вентилятора, форточки в боком стекле, солнцезащитной шторки
- комфортабельное кресло с подрессориванием и многочисленными регулировками, подголовником и боковыми рычагами управления крановыми операциями
-
Высокая информативность цветного графического дисплея блока индикации
- диагональ 7" с сенсорным управлением (с возможностью работы в перчатках)
- снятие информации о работе автокрана возможно с помощью USB-флеш-накопителя
-
Надежная конструкция механизма для монтажа-демонтажа противовесов (монтажный стол, гидрооборудование) в базовой комплектации обеспечивает простоту установки базового противовеса массой 1,0 тонна. Предусмотрена возможность дозаказа дополнительных отдельно возимых противовесов.
-
Функциональность за счет комплектации дополнительными опциями:
- противовесы массой до 11,4т для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах
o разнообразие масс противовесов (1,0т. / 3,0т. / 1,4т.) позволяет подобрать оптимальный комплект противовесов под конкретный вид работ
- электропропорциональное управление крановыми операциями при помощи джойстиков повышает плавность выполняемых работ и точность позиционирования груза
- двухместная монтажная люлька позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 36,9 метров. Дополнительно возможна электроизоляция корзины люльки до 1000В
- механизм для изменения угла наклона кабины оператора (совместно с опцией «электропропорциональное управление») увеличивает обзор в вертикальной плоскости при любых длинах стрел и любом угле наклона стрелы
- работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 32,0 тонн
- гусек длиной 10,0 метров с изменяемым углом установки 0˚, 15˚ или 30˚ позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 2,6 тонны на высоту до 45 метров, что увеличивает технологические возможности крана и производительность выполняемых работ

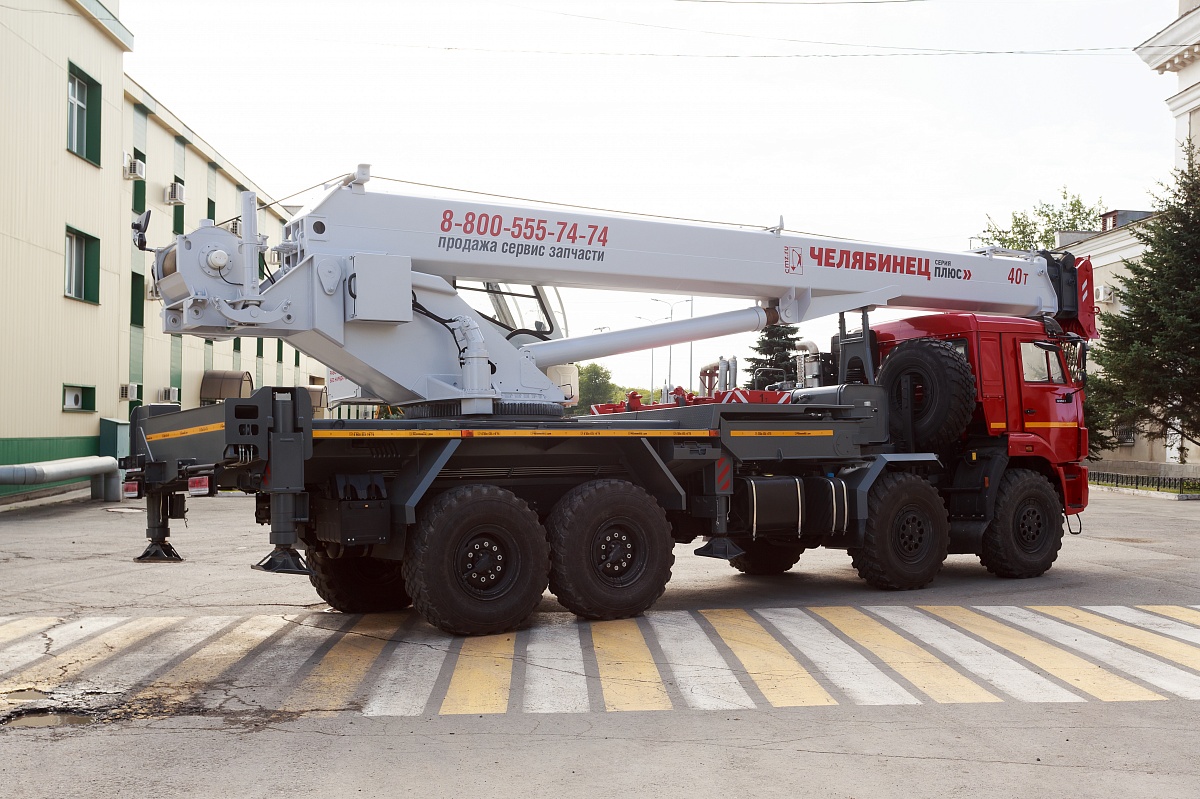

Фотографии крана КС-65711M1
