Кран на трелевочном шасси КС-5673
Кран КС-5673 на трелевочном шасси предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на труднодоступных объектах: ходовая часть техники максимально адаптирована к передвижению по бездорожью и рыхлому грунту благодаря ширине гусеничной ленты 500 или 600мм. Мощный двигатель позволяет легко преодолевать дорожные препятствия, а компактная длина крана обеспечивает высокую маневренность в ограниченном пространстве.
Нижняя рама крана с Х-образным опорным контуром позволяет работать в круговой зоне (360º) без снижения грузовых характеристик и без ухудшения параметров проходимости базового шасси. Благодаря высокой устойчивости крана и большому запасу прочности секций стрелы грузовые характеристики данной модели выше (до 70%), чем у модели на автомобильном шасси.
Опционально крановые установки Челябинец на трелевочных машинах могут комплектоваться гуськами длиной 7, 9 или 10 метров, а также люлькой грузоподъемностью 250 кг. Возможна комплектация шасси отвалом. Он используется для расчистки местности и подготовки горизонтальной площадки к установке крана на труднопроходимой местности.
Характеристики крана
| Модель крана | КС-5673 |
| Базовое шасси | ТЛ-5АЛМ "Алтайлесмаш" |
| Грузоподъемность с обычными (опасными) грузами, т | 25 |
| Грузовой момент, тм | 85 |
| Количество секций стрелы, шт | 4 |
| Длина стрелы, м | 28,2 |
| Размер опорного контура, м | 6,6х6,3 |
| Вылет стрелы, м | 26,4 |
| Мах. высота подъема крюка, м | 28,4 |
| Скорость посадки, м/мин | 0,3 |
| Ном. скорость подъема груза при К=мах-мin, м/мин | 7,0-42,0 |
| длина | 11,1 |
| ширина | 2,55 / 2,7 |
| высота | 3,8 |
| Полная масса крана с основной стрелой (без п/в), т | 27,3 |
| Длина гуська, м | 7,0 / 9,0 / 10,0 |
| Мах. вылет стрелы с гуськом | 33,0 / 35,0 / 36,0 |
| Мах. высота подъема крюка с гуськом | 35,3 / 37,2 / 38,2 |
| Органы управления крановыми операциями | боковые рычаги |
| Прибор безопасности | ОГМ-240 |
| Файл грузовысотных х-к | 13610 |
| График ГВХ | 13612 |
Ключевые особенности
-
![]()
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали -
![]()
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов -
![]()
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей -
![]()
6-тикратная запасовка грузового каната обеспечивает высокую скорость подъема-опускания груза -
![]()
Комфортабельное кресло оператора с подрессориванием и боковыми рычагами управления крановыми операциями -
![]()
Прибор безопасности диагональю 7˝ с цветным графическим дисплеем и сенсорным управлением -
![]()
Подпятники низкой массы с возможностью крепления непосредственно на аутригерах -
![]()
Температурный режим -40 +40°С -
![]()
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке -
![]()
Лёгкость в обслуживании
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
6-тикратная запасовка грузового каната обеспечивает высокую скорость подъема-опускания груза
Комфортабельное кресло оператора с подрессориванием и боковыми рычагами управления крановыми операциями
Прибор безопасности диагональю 7˝ с цветным графическим дисплеем и сенсорным управлением
Подпятники низкой массы с возможностью крепления непосредственно на аутригерах
Температурный режим -40 +40°С
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
Лёгкость в обслуживании Шасси для крана
Технические характеристики шасси ТЛ-5АЛМ ("Алтайлесмаш")
| Шасси | ТЛ-5АЛМ |
| Двигатель | ЯМЗ-238М2 |
| Мощность двигателя, кВт (л.с.) | 176 (240) |
Технические характеристики шасси ТЛП-4М-034 ("Сибирь Техника")
| Шасси | ТЛП-4М |
| Двигатель | ЯМЗ-238НД-4-1 |
| Мощность двигателя, кВт (л.с.) | (250) |
Дополнительные опции
-
![]()
Гусек 7 м
-
![]()
Гусек 9 м
-
![]()
Гусек 10.0 м (угол установки 0°-15°-30°)
-
![]()
Люлька г/п 250кг, высота подъема до 12,0м
-
![]()
Люлька г/п 250кг, высота подъема до 31,1м
-
![]()
Работа с опасными грузами
-
![]()
ЭПСУ от джойстиков
-
![]()
Маслоохладитель гидросистемы
-
![]()
Вторая (вспомогательная) грузовая лебедка
-
![]()
«Конёк» длиной 0.7 м на оголовок стрелы
-
Подготовка крана для монтажа спецоборудования - исполнение по ТЗ
Преимущества модели
- Высокая проходимость и маневренность
- гусеничная ход (ширина ленты 500 или 600 мм)
- мощный двигатель позволяет легко преодолевать препятствия
- компактная длина крана обеспечивает высокую маневренность в ограниченном пространстве
- реверсивный ход обеспечивает малый радиус разворота -
Высокие грузовые характеристики (сопоставимы с характеристиками автокрана с установленным противовесом массой 1,0т)
- нижняя рама крана с Х-образным опорным контуром обеспечивает высокую устойчивость для работы на средних и дальних вылетах
- возможность работы с грузами массой до 0,8 тонн в радиусе 26,4 метров
- подъем груза массой до 5,9 тонн на высоту до 28,4 метра -
Отличная производительность
- подъем грузов со скоростью 7,0 м/мин при максимальной запасовке грузового каната (К=6)
- выдвижение секций стрелы с грузом массой 6,3 тонны со скоростью 18,0 м/мин
- частота вращения крановой установки до 2,0 об/мин. обеспечивает высокую скорость выполнения цикличных операций -
Безопасность работы
- радиопульт управления выносными опорами обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе крана в рабочее/транспортное положения
- дублированный (аварийный) пульт на нижней раме
- LED-подсветка зон установки аутригеров выносных опор, лебедки и зоны опускания груза позволяют выполнять работы в темное время суток; -
Современная кабина крановой установки увеличенного объема (2,0м.куб.) и утеплением изолирующим материалом
- эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
- цветной графический дисплеем блока индикации диагональю 7" с сенсорным управлением
- кнопка START/STOP – современный и удобный дистанционный пуск/останов двигателя шасси
- удаленный мониторинг за работой и передвижением крана благодаря web-сервису SkyLog

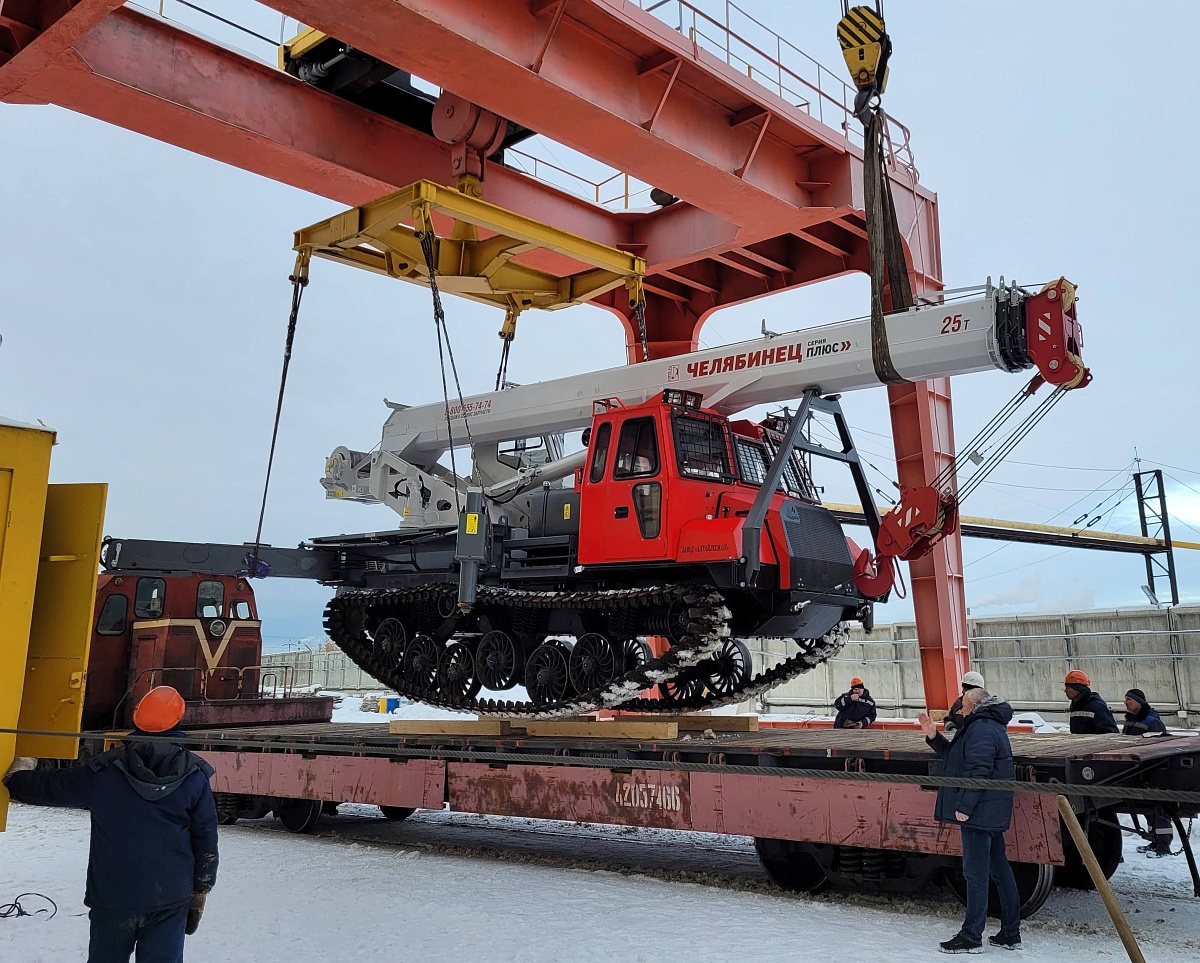

Фотографии крана КС-5673
