Автомобильный кран Автокран на шасси с ГБО
Следуя тенденциям рынка и требованиям компаний нефтегазового сектора, Челябинский механический завод (с 2017 года) выпускает крановые установки ЧЕЛЯБИНЕЦ грузоподъемностью 16, 20 и 25 тонн, которые могут быть смонтированы на газомоторные шасси (газовый двигатель, работающий на газе - метан).
В настоящее время завод производит следующие модели крановых установок на шасси с газобаллонным оборудованием (ГБО):
В настоящее время завод производит следующие модели крановых установок на шасси с газобаллонным оборудованием (ГБО):
- КС-45734 г/п 16 тонн с длиной стрелы 19,0м (опорный контур 4,7х5,2м)
- КС-45734 г/п 16 тонн с длиной стрелы 23,5м (опорный контур 5,05х6,1м)
- КС-45734 г/п 20 тонн с длиной стрелы 23,5м (опорный контур 5,05х6,1м)
- КС-55732 г/п 25 тонн с длиной стрелы 21,0м (опорный контур 5,05х6,1м)
- КС-55732 г/п 25 тонн с длиной стрелы 22,0м (опорный контур 5,4х6,1м)
- КС-55732 г/п 25 тонн с длиной стрелы 24,5м (опорный контур 5,4х6,1м)
- КС-55732 г/п 25 тонн с длиной стрелы 28,1м (опорный контур 5,4х6,1м)
- КС-55732 г/п 25 тонн с длиной стрелы 31,0м (опорный контур 5,4х6,1м) - НЕ ИМЕЕТ АНАЛОГОВ!
- УРАЛ-4320-16 NEXT (двигатель ЯМЗ-53604, 311л.с.) укомплектовано баллонами объемом 1262 литра (5х80л+4х123л+2х185л)
- УРАЛ-4320-18 NEXT (двигатель Yuchai, 333л.с.) укомплектовано баллонами объемом 1262 литра (5х80л+4х123л+2х185л)
- КАМАЗ-43118-37 (двигатель КАМАЗ-890.92, 300л.с.) укомплектовано баллонами объемом 1040 литров (9х80л+2х160л)
Характеристики крана
| Модель крана | КС-45734, КС-55732 |
| Базовое шасси | УРАЛ-4320-18, КАМАЗ-43118-37 |
| Грузоподъемность с обычными (опасными) грузами, т | 16-25 |
| Грузовой момент, тм | 60-85 |
| Длина стрелы, м | 18-31 |
| Размер опорного контура, м | 4,7х5,2 / 5,4х6,1 |
| Габаритные размеры крана (ДхШхВ), м | 12х2,55х4,0 |
| Файл грузовысотных х-к | 13336 |

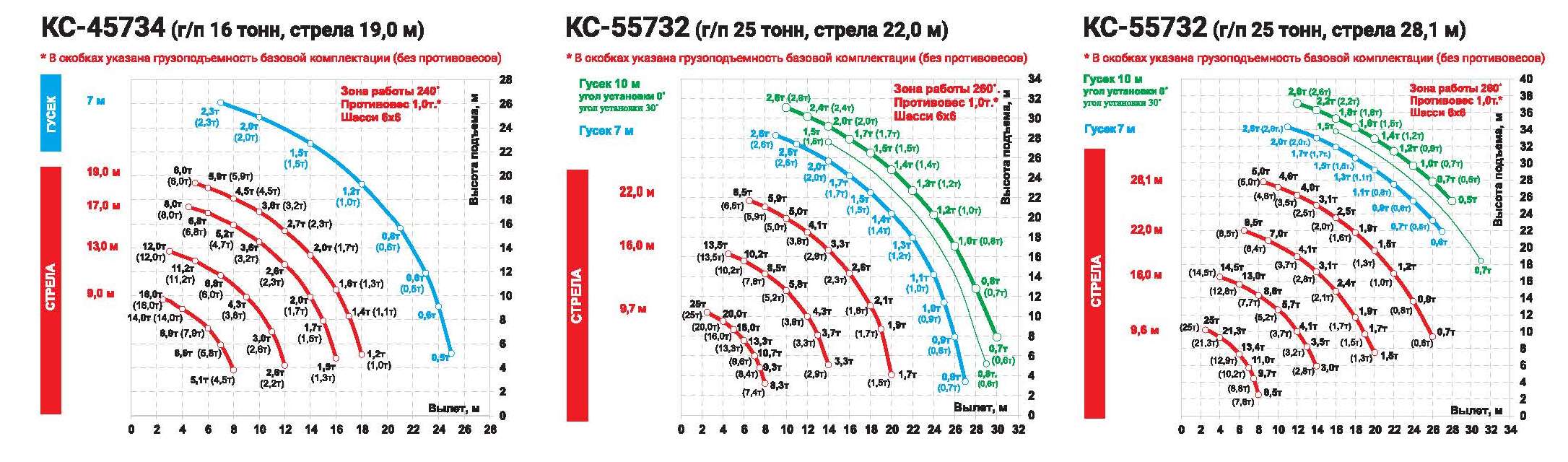

| График ГВХ | 13337 |
Ключевые особенности
-
![]()
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали -
![]()
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов -
![]()
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей -
![]()
Монтажные скорости -
![]()
Температурный режим -40 +40°С -
![]()
Подпятники низкой массы с возможностью крепления непосредственно на аутригерах -
![]()
Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение -
![]()

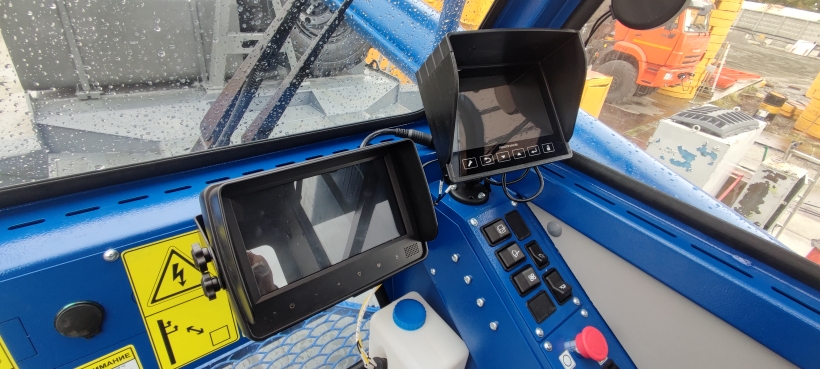

Прибор безопасности диагональю 7˝ с цветным графическим дисплеем и сенсорным управлением -
![]()
Современная комфортабельная кабина оператора -
![]()
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
Монтажные скорости
Температурный режим -40 +40°С
Подпятники низкой массы с возможностью крепления непосредственно на аутригерах
Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение
Прибор безопасности диагональю 7˝ с цветным графическим дисплеем и сенсорным управлением
Современная комфортабельная кабина оператора
Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями Шасси для крана
Технические характеристики шасси ТЛ-5АЛМ ("Алтайлесмаш")
| Шасси | ТЛ-5АЛМ |
| Двигатель | ЯМЗ-238М2 |
| Мощность двигателя, кВт (л.с.) | 176 (240) |
Технические характеристики шасси УРАЛ-4320-18 ГБО
| Шасси | УРАЛ-4320 CNG |
| Английское название | URAL-4320 CNG |
| Колесная формула | 6x6 |
| Двигатель | Yuchai |
| Количество и расположение цилиндров | L6 |
| Рабочий объем цилиндров, см³ | 10338 |
| Степень сжатия | 17,5 |
| Мощность двигателя, кВт (л.с.) | 245 (333) |
| Максимальный крутящий момент, Нм | 1350 |
| Частота вращения при мах. крутящем моменте, об/мин | 1300 |
| Коробка передач | ЯМЗ |
| Число передач | 5 ст. |
| Система торможения | Пневматическая |
| Типоразмер шин | 425/85 R21 |
| Вместимость топливного бака, л | 1262 = 5х80л+4х123л+2х185л (13 баллонов) |
Технические характеристики шасси КАМАЗ-43118-37 ГБО
| Шасси | КАМАЗ-43118 CNG |
| Английское название | KAMAZ-43118 CNG |
| Колесная формула | 6x6 |
| Двигатель | КАМАЗ-890.92 |
| Количество и расположение цилиндров | V8 |
| Рабочий объем цилиндров, см³ | 11762 |
| Степень сжатия | 11,6...12,4 |
| Мощность двигателя, кВт (л.с.) | 221 (300) |
| Максимальный крутящий момент, Нм | 1226 |
| Частота вращения при мах. крутящем моменте, об/мин | 1500 |
| Коробка передач | КАМАЗ-154 |
| Число передач | вперед - 10, назад - 2 |
| Система торможения | Пневматическая |
| Типоразмер шин | 425/85 R21 |
| Вместимость топливного бака, л | 1040 = 9х80л+2х160л (11 баллонов) |
Дополнительные опции
-
![]()
Гусек 7 м
-
![]()
Гусек 9 м
-
![]()
Гусек 10.0 м (угол установки 0°-15°-30°)
-
![]()
Механизм для монтажа противовесов
-
![]()
Противовес массой до 1,0т
-
![]()
Работа с опасными грузами
-
![]()
Маслоохладитель гидросистемы
-
![]()
Люлька г/п 250кг, высота подъема до 12,0м
-
![]()
Люлька г/п 250кг, высота подъема до 33,8м
-
![]()
ЭПСУ от джойстиков
-
![]()
Переговорное устройство (2 радиостанции)
-
![]()
Электроизоляция корзины
Преимущества модели
- Экологичность - снижение выбросов вредных веществ в окружающую среду
- Экономичность - снижение расходов на топливо (метан дешевле ДТ)
- Увеличение ресурса двигателя - отсутствие детонации, нагара, вредных примесей в метане (свинца, серы,...)
- Увеличение устойчивости автокрана при работе на средних и дальних вылетах за счет наличия баллонов (увеличения массы шасси)

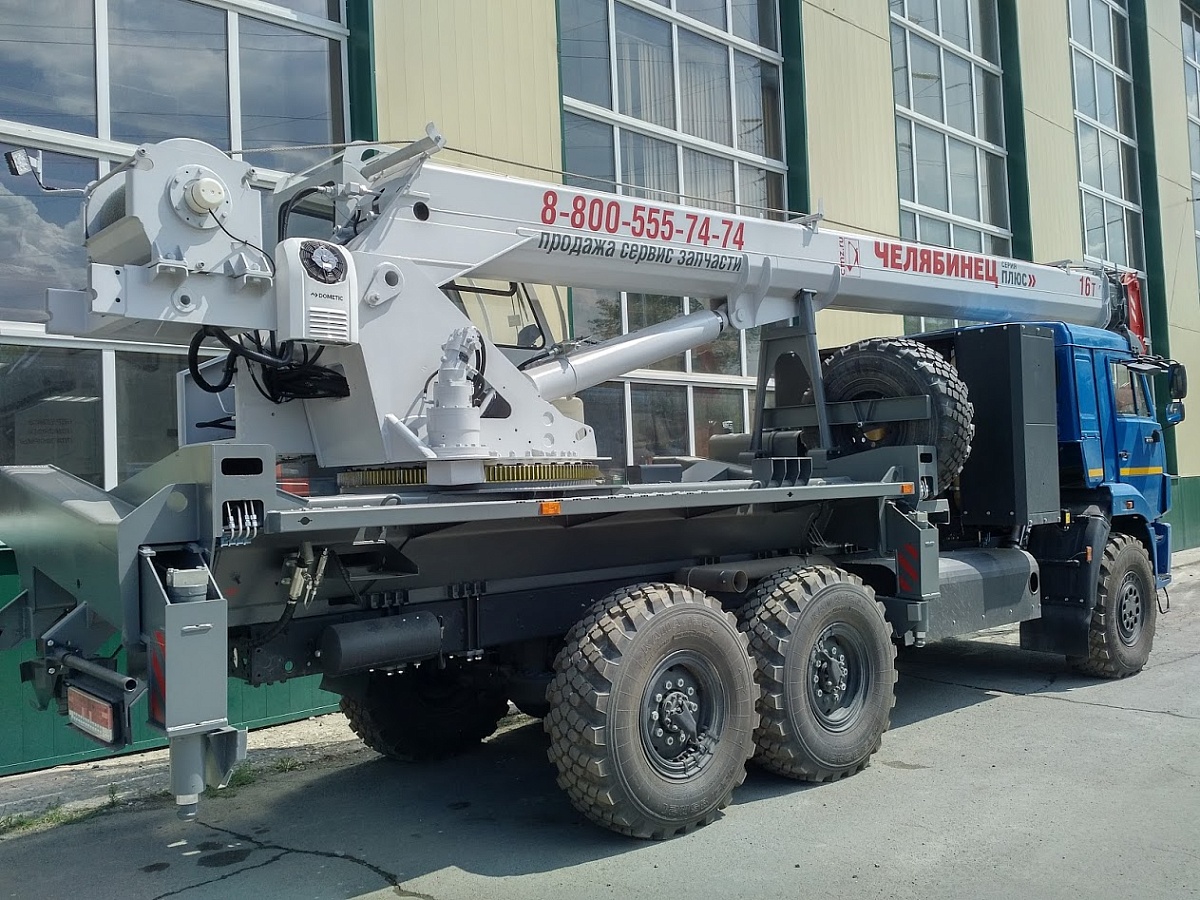

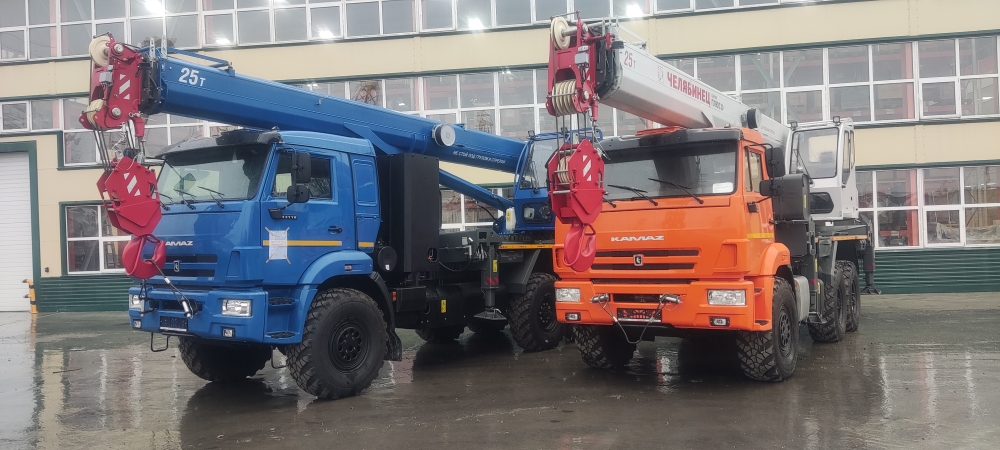

Фотографии крана Автокран на шасси с ГБО
